亜麻仁油を塗りベアリングローラーを履かせて木製チルローラーは完成しました。
手前の長いのはローラーを引っ張る時のハンドル2本
ローラーの上の四角のが重機を乗せるターンテーブルです。
木製本体と制作費は別で今回ローラー制作の部品代はベアリング32個とその他もろもろで、￥12000ぐらいです。
当初思っていたより安く付いた。
買えば￥250000はする。
試運転は後日にすることにします。
ぶっ壊れないといいけどな～

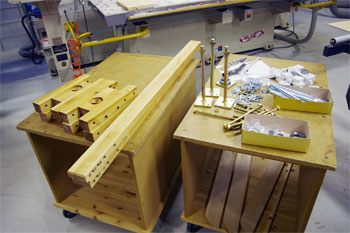

 | 組み立て開始 部材は一つの余裕もないので数の再確認をする OK |

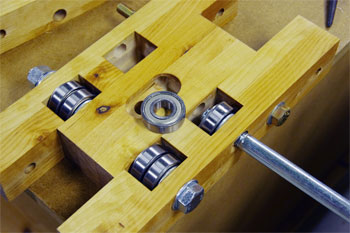

 | 概形40mmのベリングローラーを1台に8個履かせた。 ローラーの耐加重は荷重(kN)： 9.95キロニュートン約1ｔ ベアリングだけだと8ｔと計算です。 M16×200mmの半ねじを軸に使った。 |

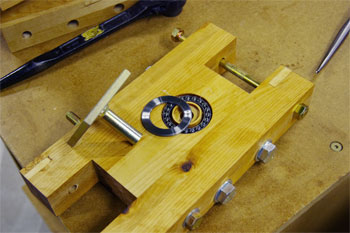

 | 次は重機を乗せるターンテーブルを付ける。 下には軸受けベアリング |

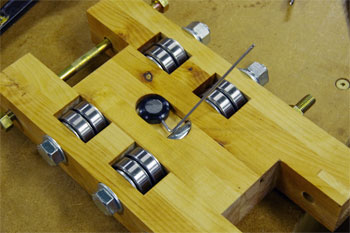

 | ターンテーブルの軸止にスタンダードカラーのサイズを選んでレンチで固定 これで完成です。 |
